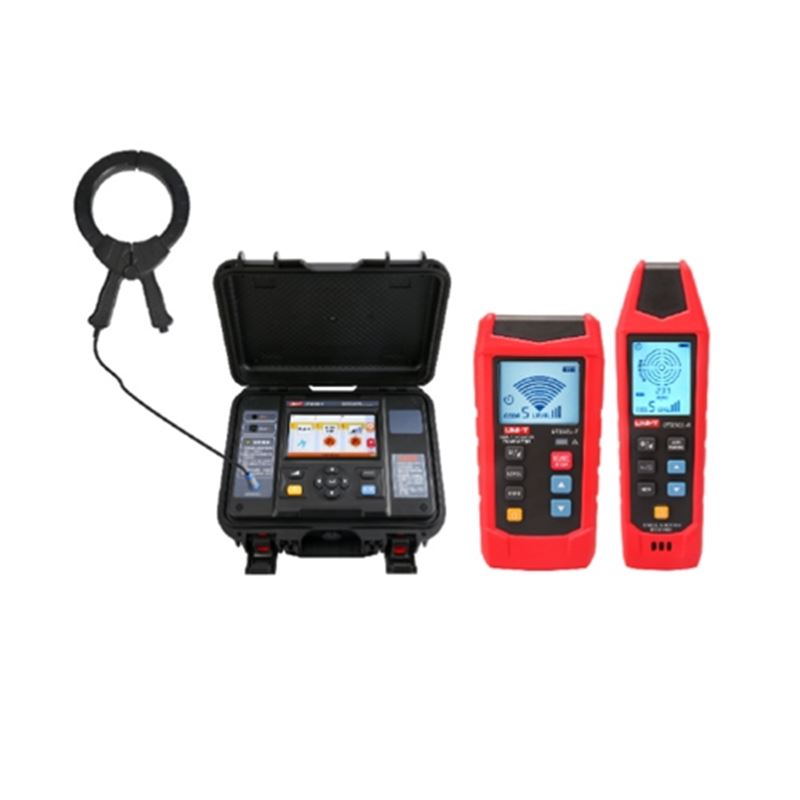

简要描述：ZK电缆识别仪，发射频率 625Hz、1562Hz、2500Hz、10KHz（带电识别时），按上下箭头键调节发射频率。

ZK电缆识别仪功能发射复合脉冲频率电流信号，显示剩余电池电压，发射状态动态指示 电 源 11.1V大容量可充锂电池，充满电连续工作约8小时。

发射机规格：

功 能 发射复合脉冲频率电流信号，显示剩余电池电压，发射状态动态指示
电 源 11.1V大容量可充锂电池，充满电连续工作约8小时
输出方式 带电识别时卡钳耦合；停电识别时直连输出
发射频率 625Hz、1562Hz、2500Hz、10KHz（带电识别时），按上下箭头键调节发射频率
脉冲电压 500V（停电识别时）
脉冲电流 较大5A（取决于回路电阻的大小）
脉冲频率 1次/秒
脉冲宽度 2ms
测试线长 3米，带鳄鱼夹，红黑各1条
发射钳尺寸 长宽厚320mm×180mm×35mm
发射钳内径 φ125mm
发射钳线长 4m
接地针尺寸 长宽厚225mm×100mm×10mm
发射机尺寸 320mm×275mm×145mm
显示模式 超大LCD实时显示剩余电池电压，具有背光灯
LCD尺寸 长宽128mm×75mm；显示域124mm×67mm
外包装尺寸 长宽高400mm×245mm×335mm
工作温度 -10℃～40℃
存储条件 -20℃~50℃，≤95％RH, 无结露
背光控制 有，白色背光灯
工作温度 -10℃～40℃
存储条件 -20℃~50℃，≤95％RH, 无结露
仪表质量 发射机2.5kg；发射钳1.12kg；总质量4.44kg（含接收机）
电池电量 当电池电压低于9.65V时，电池电压低图标显示，提醒给电池充电；低于9.5V时，设备自动关机
充 电 器 12.6V DC充电器
充电接口 圆形充电接口，DC标识
抗 压 发射机采用一体化专用工具箱式设计，箱体能承受约200kg的压力
耐 压 AC 3700V/rms(仪器箱顶面与底面之前)
电磁特性 IEC61326(EMC)
参考安规 IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级2)

ZK电缆识别仪接收机规格：
功 能 带电电缆识别、停电电缆识别；交流电压、电流、频率测量
电 源 7.4V大容量可充锂电池，USB充电接口，充满电连续工作约6小时
接收频率 625Hz、1562Hz、2500Hz、10KHz（带电识别时，按左右箭头键调节接收频率大小）
增益强度 1dB、10dB、20dB按左右箭头键调节增益强度
额定电流 约300mA max
显示模式 3.5寸真彩液晶屏显示，彩色图标指示
信号标定 可标定电缆数量：1～10条（耦合法识别时）
有，标定发射信号。接收信号与发射信号的电流百分比在标定值75%-135%之间为识别成功条件之一
具有一次标定多条电缆的功能，每条电缆标定好后不能改变测试频率和放大倍数，否则要重新标定
方向识别 有，发射钳、接收钳与加载信号必须方向一致，为识别成功的条件之一
识别成功 电缆识别成功绿色打钩图标指示（√）
非目标电缆 非目标电缆红橙色打叉图标指示（×）
接收机尺寸 长宽厚207mm×101mm×45mm
柔性电流钳 长约630mm，线径6 mm或12.5mm
线圈内径 φ200mm（可以根据需要定制更大口径）
引线长度 柔性电流钳引线长度：2m
电压测试线 长1m (红黑各1条)
检测范围 停电识别：线圈可检测回路电阻为0Ω～10kΩ的脉冲信号；检测回路电阻为10kΩ时，需保证发射机电池电量为11V以上(一般可以达到线缆长度0-20公里，主要由接地电阻与线缆电阻决定)
带电识别：线圈可检测回路电阻为0Ω～200Ω的脉冲信号；检测回路电阻为200Ω时，需保证发射机电池电量为11V以上(一般可以达到线缆长度0-5公里，主要由接地电阻与线缆电阻决定)
量程 交流电压： 0.00V～600V(50Hz/60Hz)
交流电流： 0.00A～5000A(50Hz/60Hz)
电流频率： 45Hz~70Hz
精度 交流电压：±2%±3dgt
交流电流：±2%±3dgt
电流频率：±2%±3dgt
识别信号 彩色信号幅度和数字显示
检测速率 约1次/秒
增益调节 测试界面下，按左右箭头键调节信号放大倍数，信号幅度条处于10~100处佳
背光控制 开机功能选择界面下，按上下箭头键可以调节LCD背光亮度
自动关机 开机约30分钟后，仪表自动关机，以降低电池消耗
电池电压 当电池电压低于6.5V时，电池电压低图标显示，提醒给电池充电
充 电 器 9V DC充电器
充电接口 USB充电接口
工作温湿度 -10℃～40℃；80%Rh以下
存放温湿度 -10℃~50℃，≤95％RH, 无结露
接收机质量 电流钳172g；接收机370g(带电池)
耐 压 AC2000V/rms(外壳前后两端之前)
适合安规 IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等级2
