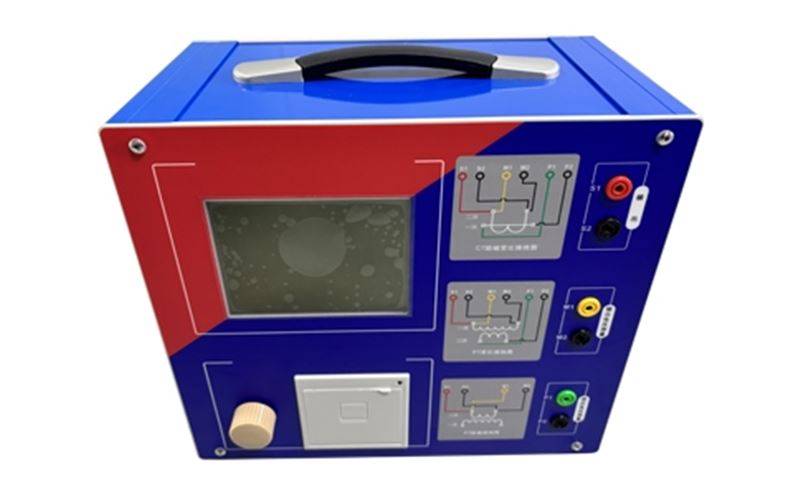

CTP-A 变频互感器综合测试仪是在传统基于调压器、升压器、升流器的互感器伏安特性变比极性综合  测试仪基础上，广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代革新型 CT、 PT 测试仪器。装置采用高性能 DSP 和 FPGA、*的制造工艺，保证了产品性能稳定可靠、功能完备、 自 动化程度高、测试效率高、在国内处于优异水平，是电力行业用于互感器的专业测试仪器。

主要技术特点

1、 功能全面，既满足各类 CT（如：保护类、计量类、TP 类）的励磁特性（即伏安特性）、变比、极性、 二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于各类 PT 电磁单元的励磁特性、变比、 极性、二次绕组电阻、比差等测试。

2、 现场检定电流互感器无需标准电流互感器、升流器、负载箱、调压控制箱以及大电流导线，使用极为 简单的测试接线和操作实现电流互感器的检定，极大的降低了工作强度和提高了工作效率，方便现场 开展互感器现场检定工作。

3、 可精确测量变比差与角差， 比差最大允许误差±0.1%，角差最大允许误差±5min，能够进行 0.2S 级 电流互感器的现场测试，变比测量范围为 1~40000。

4、 基于*的变频法测试 CT/PT 伏安特性曲线和 10%误差 曲线,输 出最大仅 180V 的交流 电压和 12Arms(36A 峰值)的交流电流，却能应对拐点高达 60KV 的 CT 测试。

5、 自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数（ALF）、仪表保安系数（FS）、二次时间 常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等 CT、PT 参数。

6、 测试满足 GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207 等各类互感器标准，并依照互感器 类型和级别自动选择何种标准进行测试。

7、 测试简单方便，一键完成 CT 直阻、励磁、变比和极性测试，而且除了负荷测试外，CT 其他各项测试 都是采用同一种接线方式。

8、 全中文动态图形界面，无需参考说明书即可完成接线、设置参数：动态显示参数设置，根据当前所选 的试验项目自动显示其相关参数；动态显示帮助接线图，根据当前所选试验项目，显示对应的接线图。

9、 5.7 寸图形透反式 LCD，阳光下清晰可视。

10、采用旋转光电鼠标操作，操作简单，快捷方便，极易掌握。

11、面板自带打印机，可自动打印生成的试验报告。

12、装置可存储 1000 组测试数据，掉电不丢失。

13、易于携带，装置重量<9Kg。
