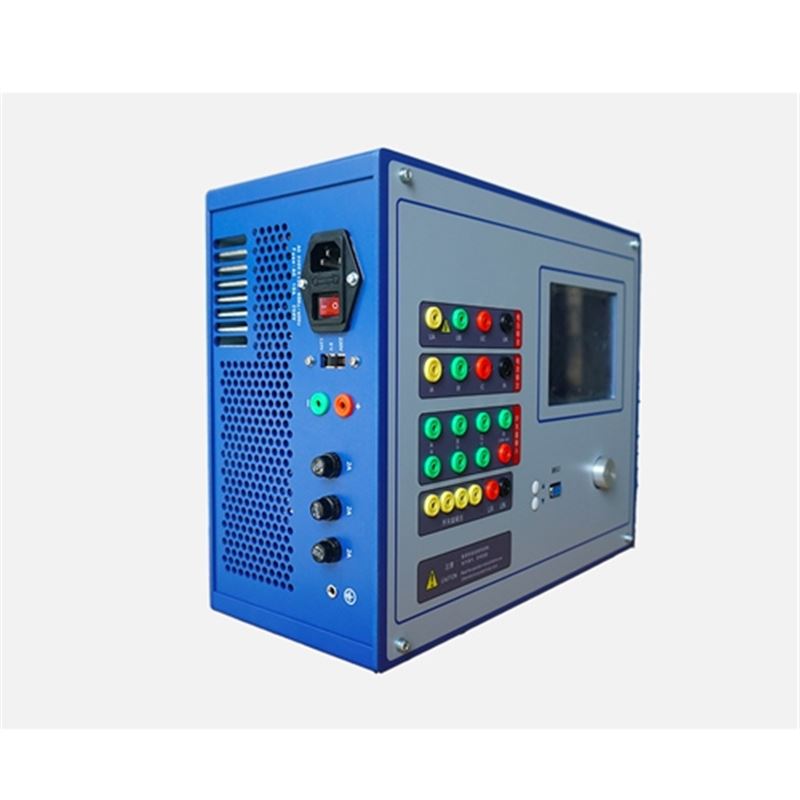

简要描述：ZK-37B微机继电保护测试仪，可完成现场大多数试验检定工作，可对各种继电器及微机保护进行检定，并可模拟各种复杂的瞬时性、长久性、转换性故障进行整组试验。开机即可使用，操作方便快捷。

ZK-37B微机继电保护测试仪本装置采用高速、高性能数字控制处理器作为控制微机，软件上应用双精度算法产生各相任意的高精度波形。由于采用一体结构，各部分结合紧密，数据传输距离短，结构紧凑。克服了笔记本电脑直接控制式测控仪中因数据通信线路长、频带窄导致的输出波形点数少的问题。

标准的4相电压3相电流输出 具有4相电压3相电流输出，可方便地进行各种组合输出进行各种类型保护试验。每相电压可输出120V，电流三并可输出120A，第4相电压Ux为多功能电压项，可设为4种3U0或检同期电压，或任意某一电压值的情况输出。

单机操作方便 单机由方便灵活的旋转鼠标通过大屏幕液晶显示屏进行操作，全部中文显示。可完成现场大多数试验检定工作，可对各种继电器及微机保护进行检定，并可模拟各种复杂的瞬时性、长久性、转换性故障进行整组试验。开机即可使用，操作方便快捷。

双操作方式，联接电脑运行 通过Windows平台上的全套中文操作软件，可进行各种大型复杂及自动化程度更高的校验工作，可方便地测试及扫描各种保护定值，可实时存贮测试数据，显示矢量图，绘制故障波形，联机打印报表等。

软件功能强大 可完成各种自动化程度高的大型复杂校验工作，如三相差动试验、厂用电快切、备自投试验、线路保护检同期重合闸等，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。

开关量接点丰富 7路接点输入和2对空接点输出。输入接点为空接点和0～250V电位接点兼容，可智能自动识别。输入、输出接点可根据用户需要扩展。

大屏幕LCD显示屏  本机采用320×240点阵大屏幕高分辨率图形液晶显示屏，全部操作过程均在显示屏上设定，操作界面和试验结果均汉化显示，显示直观清晰。

自我保护 采用合理设计的散热结构，并具有可靠完善的多种保护措施及电源软启动，和一定的故障自诊断及闭锁功能。

具有独立专用直流电源输出  装置设有一路110V 及220V专用可调直流电源输出。

性价比高 属于跨专业联合设计产品，综合了多专业的科技成果。兼具大型测试仪的性能，和小型测试仪的价位，具有很高的性能价格比。

ZK-37B微机继电保护测试仪技术参数：

交流电流输出

输出精度  0.5级

相电流输出（有效值）     0～40A

三并电流输出（有效值）   0～120A

相电流长时间允许工作值（有效值）10A

相电流大输出功率               400VA

三并电流大输出时大输出功率   1000VA

三并电流大输出时允许工作时间   10s

频率范围（基波）   20～1000Hz

谐波次数           1～20 次

  直流电流输出

输出精度   0.5级

电流输出   0～±10A / 每相，0～20A / 两相叠加

大输出负载电压   20V

 交流电压输出

输出精度   0.5级

相电压输出（有效值）    0～120V

线电压输出（有效值）    0～240V

相电压/线电压输出功率    80VA / 100VA

频率范围（基波）20～1000Hz

谐波次数         1～20次

 直流电压输出

输出精度   0.5级

相电压输出幅值   0～±160V

线电压输出幅值   0～320V

相电压/线电压输出功率   70VA / 140VA

 开关量及时间测量

  体积重量
