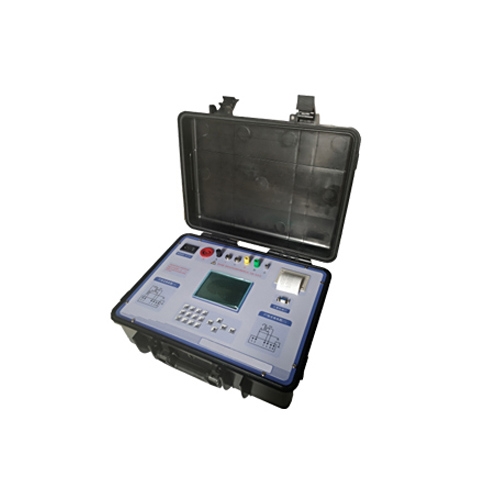

简要描述：ZKPT-E电压互感器现场校验仪，内部具有与被测电压互感器同变比的标准电压互感器，其准确度为0.05级，准确的测量出被测电压互感器的变比和空载误差。

相对湿度

<80%（25°C）

海拨高度

<2500m

电源频率

50Hz ±0.5Hz

仪器综合误差为

0.05%

被测电压互感器准确度等级范围

0.2、0.5、1

被测电压互感器类型

电磁式电压互感器

内部标准电压互感器部分

变比范围

6kV/100V、 6kV/√3/100V/√3

10kV/100V、 10kV/√3/100V/√3

35kV/100V、 35kV/√3/100V/√3

110kV /√3/100V/√3

220kV /√3/100V/√3

准确度等级

0.02%

工作电压

0V~2400V

输出容量

50VA

内部互感器校验仪部分

传统方式测量范围

同相分量 （%）：0.0001~3.0 分辨率：0.0001

正交分量 （分）：0.001~99.9 分辨率：0.001

低校高方式测量范围

同相分量 （%）：0.0001~200.0 分辨率：0.0001

正交分量 （分）：0.001~999.9 分辨率：0.001

导纳 （ms）：0.0001~59.9 分辨率：0.0001

基本误差为

同相分量： DX=±（X×2%+Y×2%±2个字）

正交分量： DY=±（X×2%+Y×2%±5个字）

“X"、“Y"——仪器的显示值

“5个字"——仪器的量化误差

百分表：1级

工作范围

电压：（5%~149%）Un （Un=100V，150V，100V/√3）

工作负荷

电压：a对x<0.25VA (100V)

极性指示

使用低校高方式第1步测量，工作电压2V以上，测试时将被试电压互感器a短接测试仪x，被试电压互感器x短接测试仪a，此时误差为200%，应有极性指示

注意：试验时，如果超过10V电压时，仍未有极性错误指示，说明仪器本身有故障，请停止试验，以免损坏仪器

内部电压负荷箱部分

容量范围

0.0VA~500VA

功率因数

0.1~1.0

准确度等级

3.0%

工作电压范围

0.5V~40.0V

耐压试验及说明

端子A、X和（）端子相通。

K、D、a及x端子均与（）端子不通

仪器消耗功率

100VA

仪器输出功率

500VA
